填料塔的原理和結構介紹

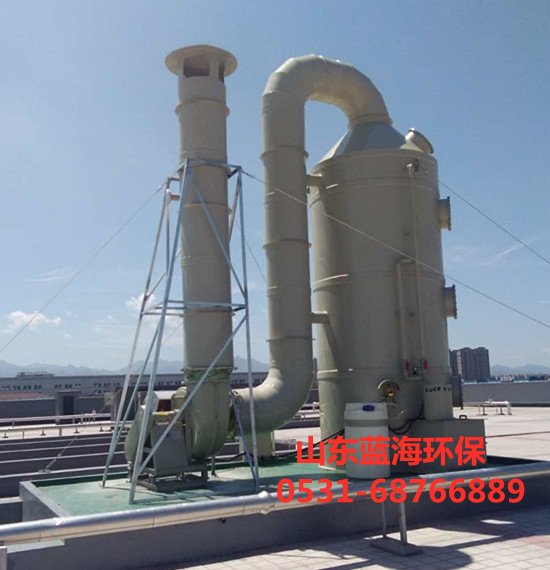

填料塔是一種塔式設備。塔內填充有適當高度的填料，以增加兩種流體之間的接觸面。例如，當應用于氣體吸收時，液體從塔的上部通過分配器進入，并沿著填料表面下降。氣體從塔的下部通過填料孔向上游流動，并與液體緊密接觸。結構簡單，維護方便。廣泛用于氣體吸收、蒸餾、萃取等操作。



一、填料塔結構



◆填料層:提供氣液接觸的場所。



◆液體分布器:均勻分布液體，避免竄流。



◆液體再分布器:避免壁流。



◆支撐板:支撐填料層，使氣體均勻分布。



◆除霧器:防止塔***氣體出口夾帶液體。



氣體從塔的底部進料，通過氣體分配裝置分配(小直徑塔通常沒有氣體分配裝置)，并與液體逆流連續通過填料層的間隙。在填料表面，氣體和液體緊密接觸進行傳質。



填料塔屬于連續接觸氣液傳質設備。兩相的組成沿塔高連續變化。在正常操作條件下，氣相是連續相，液相是分散相。



二、填料塔附件



填料塔的附件包括填料支撐裝置、液體分布裝置、液體再分布裝置、消泡裝置和填料壓緊裝置。



(1)填料支撐裝置



主要目的是支撐塔內的填料，確保氣相和液相的順利通過。如果設計不當，填料塔的溢流可能***先發生在填料支撐裝置上。



填料支撐裝置的要求:



◆對于普通填料，支撐裝置的自由截面積應不小于整個塔面積的50%，并***于填料層的自由截面積；

◆足夠的機械強度和剛度；



◆結構要合理，有利于氣液相均勻分布，阻力小，拆裝方便。



(2)液體分配裝置



填料塔內液體的均勻分布可以增加填料的潤濕表面積。所以液體的初始分布非常重要。



常用的液體分布裝置有:淋浴式、盤式、齒槽式和多孔環形管分布器等。



液體分布器的性能主要由液體分布點的密度(即單位面積上液體分布點的數量)、液體分布點的均勻性以及各液體分布點上液體組成的均勻性決定。液體分布器的設計主要決定這些參數的結構尺寸。



對于液體分布器的選擇和設計，一般要求是:液體分布均勻；自由截面比較***；操作靈活性***；不易堵塞，不易造成夾帶和起泡等；它可以由各種材料制成，操作安裝方便，水平調節容易。



(3)液體細分裝置



液體再分配裝置的作用是減少壁流現象。



壁流現象:混雜填料層中的液體逐漸流向塔壁的現象。



液體再分配裝置以規則的間隔布置在填料層中。



常用的液體細分裝置有:錐形、槽形、上升形等。



在正常情況下，液體收集器和液體分配器通常同時使用，以形成液體收集和再分配裝置。液體收集器的作用是收集從上部填料流下的液體，然后將其送到液體分配器進行液體再分配。



(4)消泡裝置



當塔內操作氣速較高或液體泡沫夾帶嚴重時，可在液體分布器上方設置消泡裝置，主要用于去除出口氣流中的液滴。



由于氣體帶著***量的液體泡沫和霧滴離開塔***的填料塔，為了回收這部分液相，往往需要在塔***設置除霧器。



常用的除霧器有以下幾種:



擋板除霧器是一種利用慣性分離液滴的裝置，一般用于小型塔中。



旋流板除霧器由多個固定旋流板組成。當氣體通過時，它會產生旋轉運動，從而產生離心力場。在離心力的作用下，液滴向塔壁移動，實現氣液分離。適用于對***塔徑凈化要求高的場合。



絲網除霧器，是將金屬絲纏繞成高度為100-150的圓盤使用。安裝方法多種多樣。氣體通過除霧器的壓降約為120-250千帕。絲網除霧器的直徑由通過絲網的氣體的***空氣速度決定。



(5)填料壓緊裝置



安裝在填料層的上端。作用是保持填料層作為一個高度固定的床層，以保持均勻的間隙結構，使運行正常穩定，防止填料層在高壓降和瞬時負荷波動的情況下松動或跳躍。



分為:



填料壓板:自由放置在填料上端，靠自身重量壓緊填料。適用于陶瓷和石墨的散裝填料。其作用是在氣體速度(高壓降)和載荷突然波動時，防止填料的相對運動，從而避免填料的松動和損壞。



由于填料易碎，當填料在床層的空隙間沉積碎屑，使填料層的孔隙率降低時，填料壓板會隨填料層一起落下，壓緊填料而不松動填料，降低填料塔的生產能力和分離效率。



床限位板:固定在填料上端。



三、填料塔的運行方式



填料塔的運行是基于物料平衡、熱平衡、相平衡和填料塔的性能。通過控制系統建立和調整填料塔的操作條件，使填料塔滿足分離要求。



(1)填料塔的運行方式:



液體通過液體分布器從塔***噴到填料上，沿填料表面向下流動；氣體從塔底送出，由氣體分配裝置分配，與液體逆流連續通過填料層間隙；填料表面采用氣液兩相接觸進行傳質。



⑵填料塔的運行***點:



填料塔屬于微分接觸氣液傳質設備，兩相組成沿塔高連續變化；在正常操作條件下，氣相是連續相，液相是分散相。



四、氣液兩相流體動力學***性



填料塔的流體力學性能主要包括填料床持液率、填料床壓降、液泛等。



(1)填料層的持液量



在一定的操作條件下，由于液膜與填料表面的摩擦和氣體的上升，一些液體停留在填料表面及其間隙上。



定義:單位體積內堆積在填料層中的液體體積，表示為(m3液體)/(m3填料)。



持液率的影響:一般來說，適當?shù)某忠郝视欣谔盍纤僮鞯姆€(wěn)定性和傳質，可以提供較***的氣液接觸面積；但是，如果持液率太***，填料層的間隙和氣體流動的橫截面將減小，這將增加壓降并降低處理能力。



結論:持液率不宜過小或過***。



(2)填料層壓降



原因:操作過程中，塔***噴出的液體靠重力在填料表面成膜向下流動，上升氣體與下降液膜之間的摩擦阻力形成填料層的壓降。



影響因素:壓降與噴液量和氣速有關:在一定的氣速下，噴液量越***，壓降越***；在一定的噴液量下，氣體流速越***，壓降越***。
