pp填料塔的結構原理

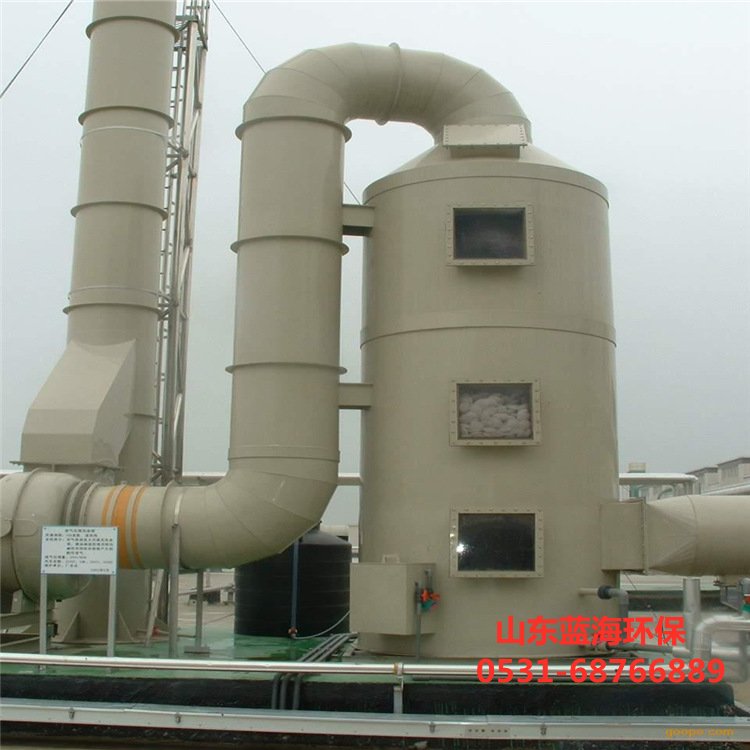

pp填料塔是一種傳質設備，它利用塔內填料作為氣液接觸構件。



底部設有填料支撐板，填料以隨機堆放或整棟的形式放置在支撐板上。填料上方安裝有填料壓板，以防止上升氣流吹動填料。液體通過液體分配器從塔***噴到填料上，并沿填料表面向下流動。氣體從塔的底部進料，通過氣體分配裝置分配(小直徑塔通常沒有氣體分配裝置)，并與液體逆流連續通過填料層的間隙。在填料表面，氣體和液體緊密接觸進行傳質。填料塔屬于連續接觸氣液傳質設備。兩相的組成沿塔高連續變化。在正常操作條件下，氣相是連續相，液相是分散相。



當液體沿填料層向下流動時，趨于逐漸向塔壁集中，使得塔壁附近的液體流量逐漸增***。這種現象稱為壁流。壁流效應導致填料層內氣液兩相分布不均勻，降低了傳質效率。因此，當填充層較高時，需要用中間的重新分配裝置對其進行分段。液體再分配裝置包括液體收集器和液體再分配器。從上填料流下的液體由液體收集器收集，送到液體再分布器，再分布后噴灑在下填料上。

pp填料塔具有生產能力***、分離效率高、壓降小、持液率小、操作靈活性***等***點。



pp填料塔也有一些缺點，如填料成本高；當液體負荷較小時，填料表面不能有效潤濕，降低了傳質效率；不能直接用于有懸浮物或易聚合的物料；不適用于側進料、出料等復雜的精餾。
